Soufflerie virtuelle avec Gerris, deux exemples
Avec Gerris on peut faire une soufflerie virtuelle, il faut dessiner
l'objet puis le mettre dans la Box! L'exemple de base est bien en tendu
le fameux tangaroa.
On remarquera qu'il n'y a pas de viscosité,
l'écoulement est turbulent au sens de la
modélisation MILES.
1) Départ d'un camion
fichiers testgeom3D.gfs,
run.sh,
camion.gts
et vuex.gfv,
l'aile a été
générée par le scipt du cas
stationnaire
construire
une voiture avec openSCAD,
c'est facile, l suffit de mettre des pavés et des
cylindres... avec les directives suivantes:
translate([0,1.5,0.15])cube([5.,3,1.7]);
translate([0,1.5,0])cube([5.,1.5,2]);
translate([-2,1.5,0])cube([2,1.5,2]);
translate([0,1.5,-.25])cylinder(r=1,h=.5,$fn=30);
translate([0,1.5,1.75])cylinder(r=1,h=.5,$fn=30);
translate([3.8,1.5,-.25])cylinder(r=1,h=.5,$fn=30);
translate([3.8,1.5,1.75])cylinder(r=1,h=.5,$fn=30);

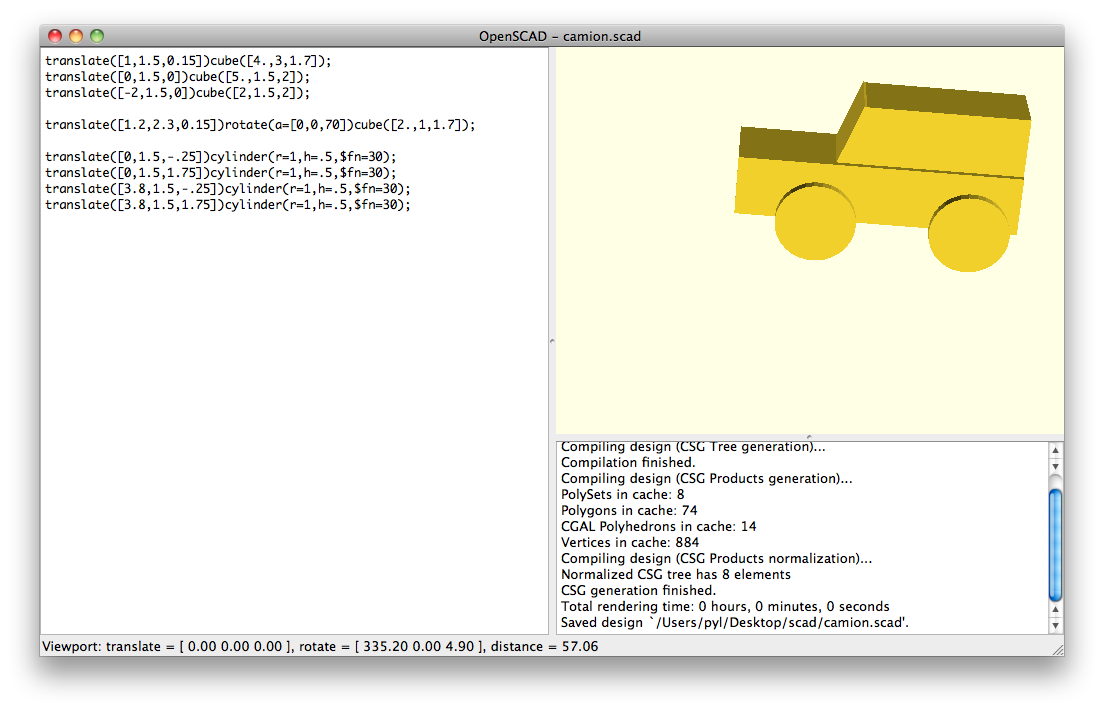

Apercu de la fenêtre openSCAD et Film obtenu:
Le camion (une Land Rover?) est dans camion.scad
Une fois compilé et sauvé en STL, il
faut transformer
en GTS, le format de Gerris, sans oublier d'inverser les normales
Par exemple
stl2gts
< camion.stl > camion.gts ;transform -i <
camion.gts > model.gts ;
Puis on lance
gerris3D
testgeom3D.gfs | gfsview3D

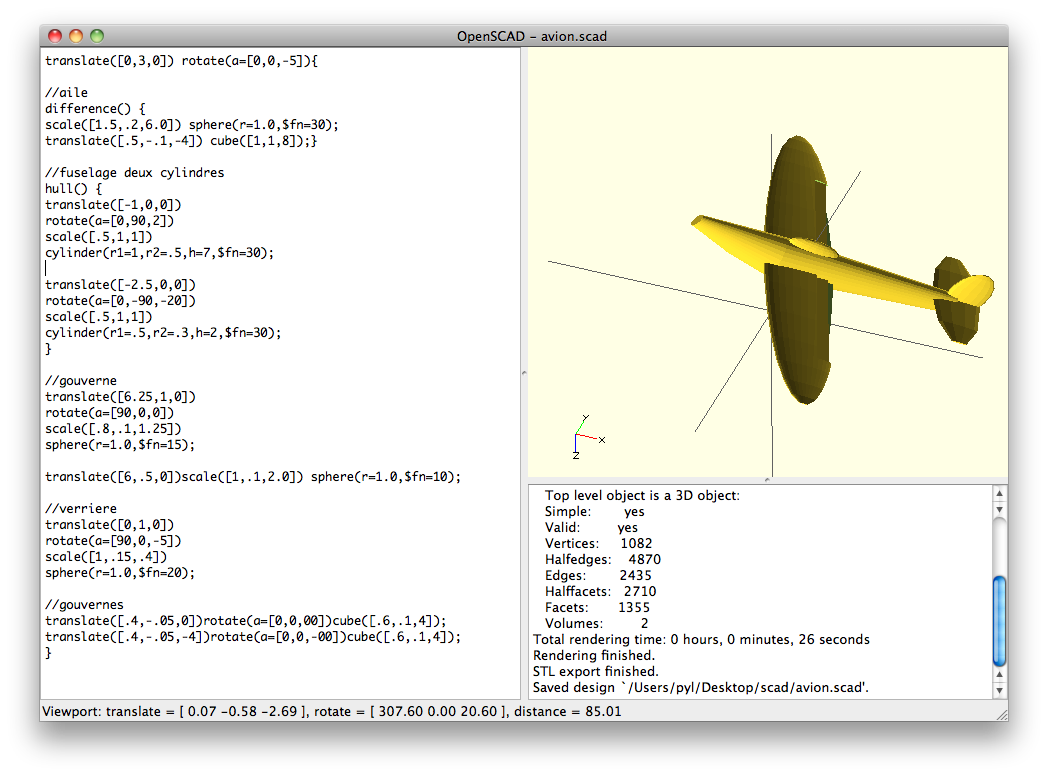

L'avion (un Spitfire?) est dans avion.scad
Lle fichier
plot.gnu,

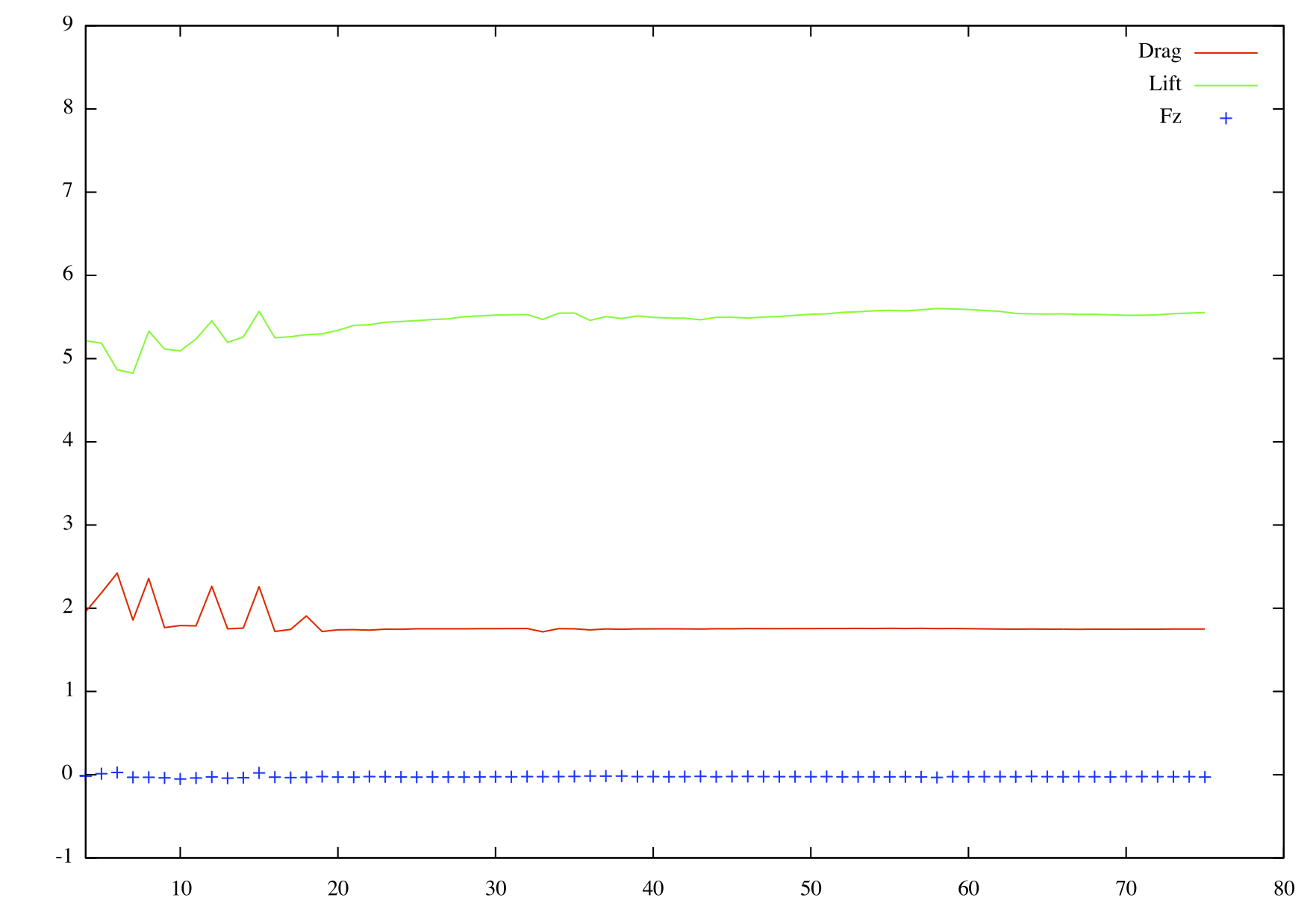

trace la force en fonction du temps,
On peut ensuite faire tourner l'objet ou le déplacer
en modifiant les arguments:
Solid
model.gts { scale=1 tx = 0 ty = 0 tz = 0.0 rx = 0
ry = 0 rz = 0}
on en déduira la portance dans différentes
configurations.
consulter l'exemple "wing tip vortices"
consulter l'exemple "Série
60"
