Résolution numérique implicite de l'équation de la chaleur
On veut résoudre l'équation de la vitesse et de la chaleur
dans un tuyau turbulent:
ò òU òp
-- ( nu + nu_t --) - -- = 0
òy òy òx
avec comme conditions aux limites
U(0)=0, U(2)=0.
On discrétise en "pseudo temps"
On calcule en j la vitesse, on centre. On calcule nu dU/dy en j-1/2 et j+1/2
qui sont
nu(j-1/2) (u(j)-u(j-1))/dy(j-1)
et
nu(j+1/2) (u(j+1)-u(j))/dy(j)
avec nu(j+/-1/2) = (nu(j)+nu(j+/-1))/2
la viscosité nu est décomposée en (nu0 + nut) avec nut = l2
dU/dy.
On peut choisir la loi de longueur de mélange.
La boucle est modifiée en:
diags[j] = (nut[j] + nu0)/(Dy[j] *(Dy[j]+Dy[j-1])/2)
diagp[j] = -((nut[j] + nu0)/(Dy[j] *(Dy[j]+Dy[j-1])/2)
+(nut[j-1]+ nu0)/(Dy[j-1]*(Dy[j]+Dy[j-1])/2)) - (1./dt) ;
diagi[j] = (nut[j-1]+ nu0)/(Dy[j-1]*(Dy[j]+Dy[j-1])/2)
rhs[j] = -(uo[j])/dt + px ;
lorsque Dy est constant et nut=0 on doit retrouver:
diags[j] = 1 /(dy*dy)
diagp[j] = -2 /(dy*dy) - 1/dt
diagi[j] = 1 /(dy*dy)
rhs[j] = -uo[j] /dt + px
On cherche une solution sous la forme habituelle.
... ... ... ... ...
pour le "maillage" on adopte une progression géométrique;

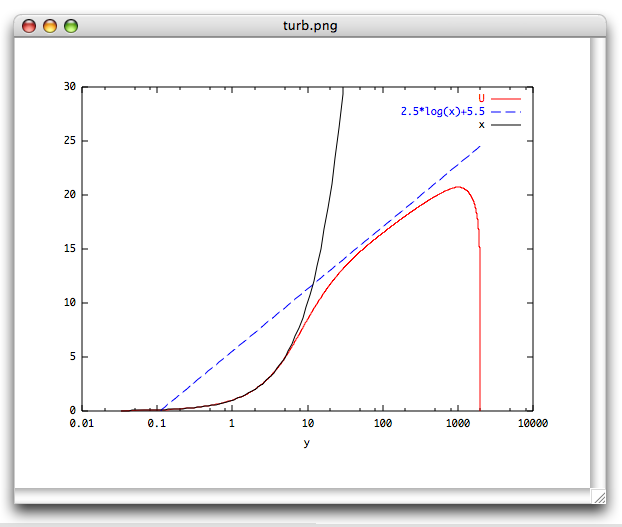

Exemple de "run":

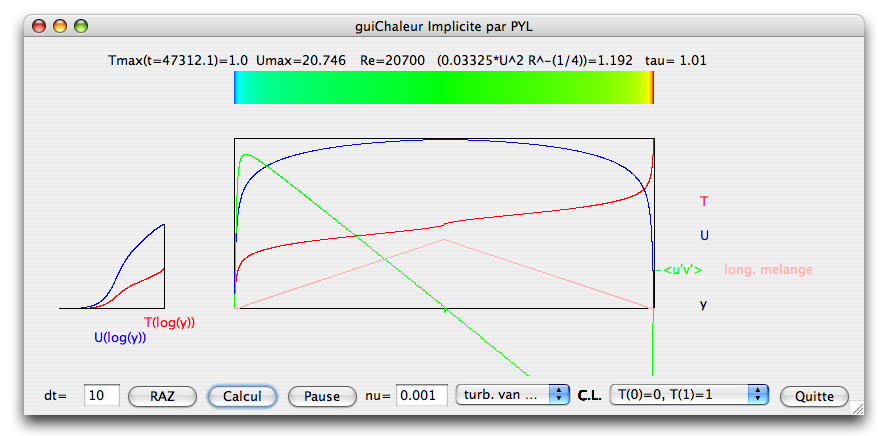

retour à l'applet Java de la résolution implicite de l'équation de la chaleur, modification du pas
de temps et des conditions aux limites en direct.
La source
pour la solution de l'équation de la
chaleur, La source
pour l'interface graphique
(inspirée de GraphLayout Sun/Apple).
