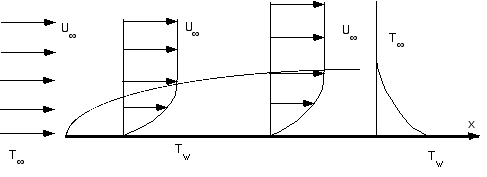

| Couche limite dynamique et thermique incompressible sur une plaque plane | |
| Couche limite dynamique incompressible sur une plaque plane: BLASIUS | |
2f'''+f f'' =0 avec f(0)=f'(0)=0 et f'(∞)=1.
f''(0)=0.332,
η
f'(η)
figure profil de
vitesse:
f' en abscisse, η
en ordonnée.
Solutions semblables, u et v
On trace ici u(η)
et (ηf'+f)/2
u(η) et v
η
figure vitesse longitudinale
et transversale.
| Couche limite thermique incompressible sur une plaque plane, cas E=0, température imposée | |
g(η )
figure Profils g(η) à différents nombres de Prandtl
à Pr=0.7 g'(0)=-0.293
à Pr=1 g'(0)=-.332
à Pr=7 g'(0)=-0.646
| Couche limite thermique incompressible sur une plaque plane, cas E=0, flux imposé | |
g(η)
figure Profil g(η) à différents Pr.
à Pr=0.7 g(0)=2.464
à Pr=1.0 g(0)=2.1789
à Pr=7 g(0)=1.13
| Couche limite thermique incompressible sur une plaque plane, cas E non nul, température imposée | |
η
La température fonction de
la
variable de similitude pour plusieurs tures de paroi différentes
(ici Pr=1, Taw=0.5).

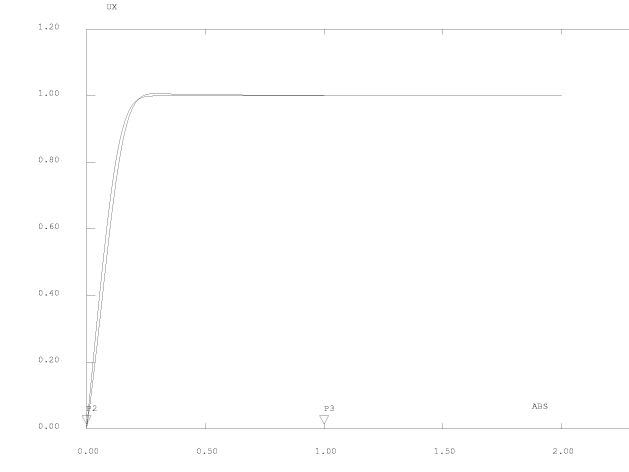

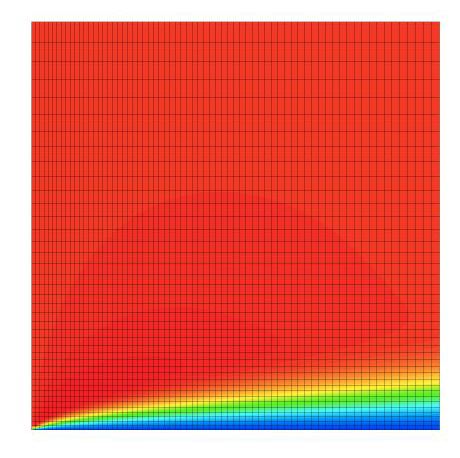

| Navier Stokes par CASTEM | |

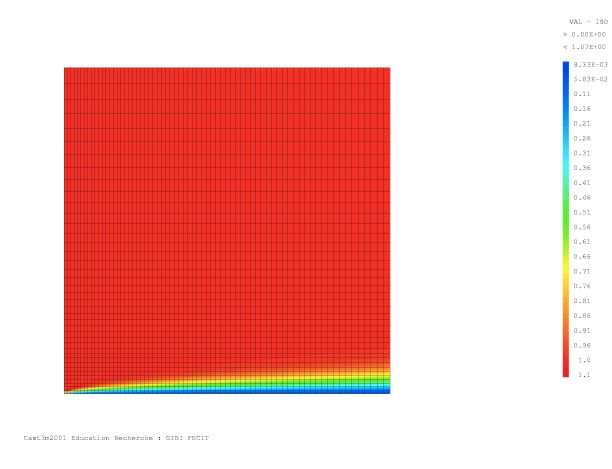

| Navier Stokes par CASTEM: TEMPERATURE | |

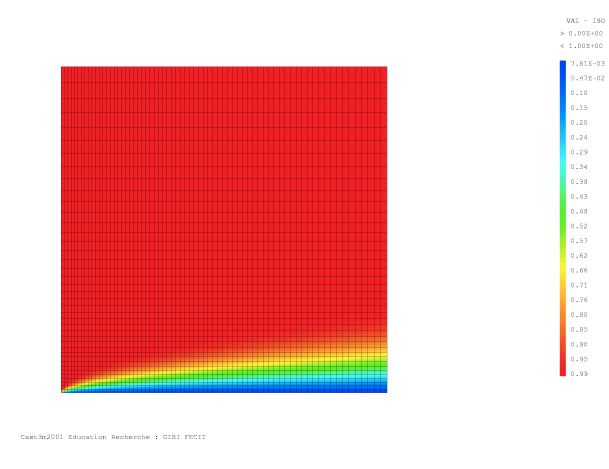

| Navier Stokes par CASTEM: FLUX | |
